废气排放在线分析装置方案

二．系统介绍

1. 该系统有气体预处理，氨气、氯化氢、氮氧化物、硫酸雾、氰化氢探头和信号输出组成。

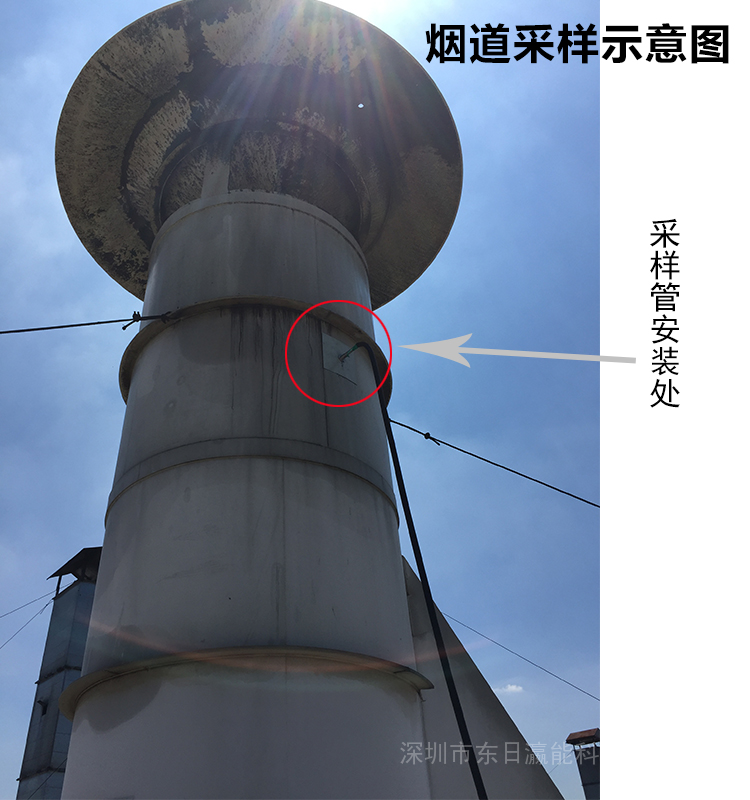

2. 现场安装图

3. 工作过程开启抽气泵，废气被抽气泵从管道中抽出，通过过滤器以除去管道气中的杂质，管道中的冷凝水通过放水阀定时排出，去除杂质和冷凝水的废气到达检测仪时温度也已降到合适的范围，检测仪工作，输出信号到DCS同时，检测仪显示实时检测浓度。

三．设备功能

1. 氨气、氯化氢、氮氧化物、硫酸雾、氰化氢传感器通过变送，转化为电信号，传送到DCS。
2. 检测仪通过逻辑运算和算术运算，得出废气氨气、氮氧化物浓度等需要的数据。
3. 预留接口，可扩展测量一氧化碳。
4. 预留接口，可扩展GPRS远程数据传送。

四．主要元器件

1. 氨气传感器             SK-600-NH3-T
2. 氮氧化物传感器         SK-600-NOx-T
3. 氯化氢传感器           SK-600-HCL-T
4. 硫酸雾传感器           SK-600-H2SO4-T
5. 氰化氢传感器           SK-600-HCN-T
6. 硫化氢传感器           SK-600-H2S-T
7. 控制箱箱体等           定制
8. 预处理装置             SK6500-T
9. 五. 现场一次仪表

1. 技术参数

• 技术首创：创新一代全流程恒温预处理器，集各项专利技术制造；恒温预处理器由流路分配模块和恒温控制模块组成；
• 流路分配模块：集预冷流路、骤冷流路、快速旁路调节流路、分析调节流路、精过滤流路、恒温校对流路、汽水分离腔流路于一体，各流路无缝衔接，整个系统无管路接头，无死体积，流路简洁快速；

• 全流程恒温模块：分级冷却与骤冷结合冷却除湿技术，系统采用全流程恒温控制技术。
• 恒温保证：静态冷源恒温技术，冷腔样气冷凝，不会结冰堵塞。
• 数据可调：恒温精度± 0．1 ℃，厂家设置恒4 ℃，用户可设置。
• 排液可靠：双重安全措施，内置汽水分离腔流路，可预防瞬间水流；同时，汽水分离腔流路自带液位报警，通过报警输出可控制相关设备。
• 材质可靠：各流路材质为特氟龙材质，冷却流路采用特氟龙衬基快速冷却面，耐腐蚀，可应用于各种分析场所。
• 输出简洁：冷却温度信号输出和液位报警信号输出（液位报警信号输出可增加一路控制采样泵，为可选项）
• 安装便捷：                                                                      便捷安装方式，分别为盘装式或壁挂式。
• 内置可选顶：可内置取样泵，蠕动泵和分析控制器。
  SK700-A预处理设备采用盘装式恒温预处理器
  尺寸： 长度：554
  宽度：225
  高度：710

• 适用场所：冷干法抽取式取样在线气体分析
